雙卡套接頭（Double Ferrule Compression Fitting）是一種廣泛應用于儀表、液壓、半導體、環保、氣動及工業流體系統的高可靠性連接方案，適用于**1/16"～2"（2～50mm）卡套管，具有高密封性、抗振動、易安裝維護等優勢。

一、雙卡套接頭核心特點

1. 適用尺寸范圍廣

英制：1/16"、1/8"、1/4"、3/8"、1/2"、3/4"、1"、1.5"、2"

公制：2mm、4mm、6mm、8mm、10mm、12mm、15mm、20mm、25mm、32mm、40mm、50mm

2. 易于拆裝與重復緊固

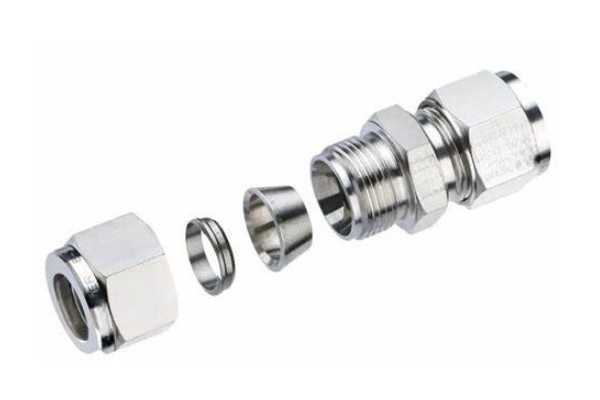

雙卡套結構（前卡套+后卡套）提供機械咬合密封，可多次拆裝不影響密封性。

相比單卡套或法蘭接頭，無需焊接或特殊工具，安裝時間節省50%以上。

3. 多種材料與結構可選

材質：304/316不銹鋼、黃銅、哈氏合金、蒙乃爾等。

密封形式：金屬-金屬密封（高溫高壓）、PTFE/EPDM墊片（耐腐蝕）。

4. 卓越的可靠性與性能

耐壓：最高可達10,000 psi（690 bar），適用于液壓、氣體、化工等嚴苛工況。

抗振：雙卡套設計防止松動，適用于壓縮機、泵、發動機等振動環境。

二、雙卡套接頭常見類型

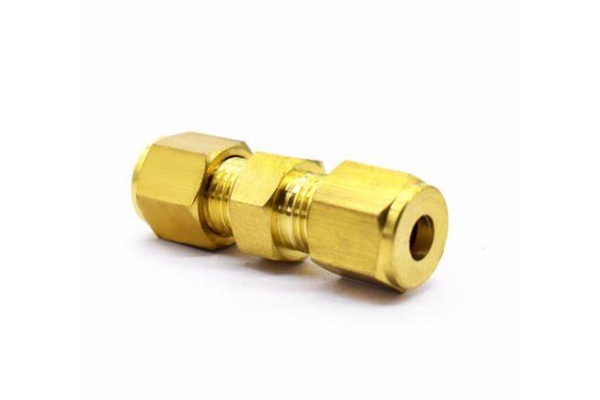

直通接頭

90°彎頭

45°彎頭

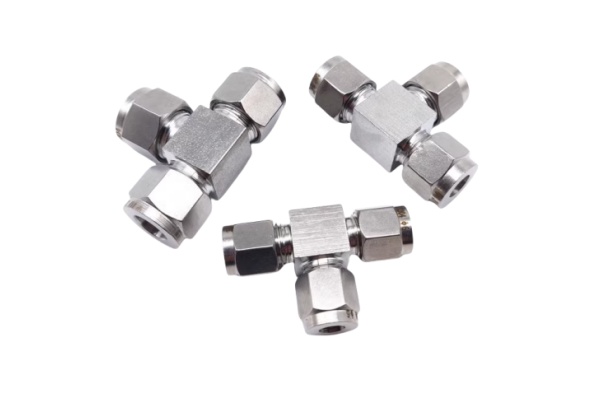

三通接頭

四通接頭

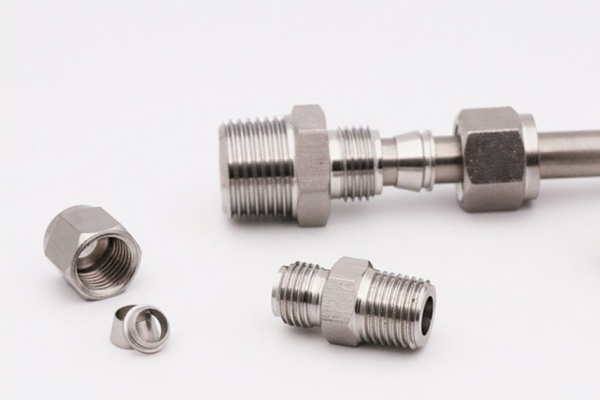

卡套管轉換接頭

三、典型應用行業

1. 環保設備（濕垃圾/固廢/焚燒廠）

適用點：

液壓系統（壓榨機、分選機）——耐高壓、抗振動。

沼氣/煙氣管道（316L材質抗H?S腐蝕）。

儀表監測（CEMS采樣管防泄漏）。

2. 石油化工

適用點：

高溫高壓反應釜管路（哈氏合金耐酸）。

LNG低溫輸送（-200℃仍保持密封）。

3. 半導體/制藥

適用點：

高純氣體/液體輸送（無污染設計）。

潔凈室設備（FDA認證材質）。

四、選型指南

1. 根據介質選擇材質

水/蒸汽/空氣：304不銹鋼

海水/酸堿/Cl?：316L不銹鋼

強酸（硫酸/鹽酸）：哈氏合金C276

高溫油/液壓油 ：鍍鎳不銹鋼

2. 根據壓力選擇型號

<1000 psi：標準雙卡套

1000-6000 psi：高壓加強型

>6000 psi：金屬密封超高壓型

3. 安裝注意事項

切割管口：必須平整無毛刺（使用專用切管器）。

預緊力控制：使用扭矩扳手避免過緊或過松。

泄漏測試：安裝后做氣密/液壓測試。

五、總結

雙卡套接頭是高可靠性、易維護的管路連接方案首先，

尤其適合：

? 環保設備（耐腐蝕、防泄漏）

? 石油化工（耐高壓、抗振動）

? 精密制造（無污染、高潔凈度）

? 半導體（CVD設備，刻蝕設備）

如需具體型號選型或技術參數，可提供介質/壓力/溫度等工況讓KUNGFLEX工程師進一步為你推薦！
